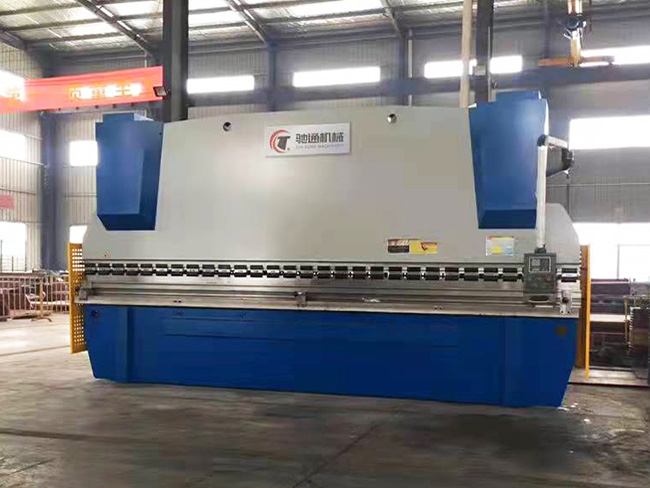

WC67Y液压板料折弯机

折弯机包括支架、工作台和夹紧板，工作台置于支架上，工作台由底座和压板构成，底座通过铰链与夹紧板相连，底座由座壳、线圈和盖板组成，线圈置于座壳的凹陷内，凹陷顶部覆有盖板。使用时由导线对线圈通电，通电后对压板产生引力，从而实现对压板和底座之间薄板的夹持。由于采用了电磁力夹持，使得压板可以做成多种工件要求，而且可对有侧壁的工件进行加工。

产品介绍

性能特点:

全钢焊接结构，震动消除应力，机器强度高，刚性好

液压上传动，无极调压，采用高质量进口密封圈，平稳可靠

机械挡块，扭轴同步，精度高

后挡料定位和滑块行程调节，采用电动快调和手动微调，数字显示

上模配有绕度补偿机构。（250吨以上为工作台下补偿机构）

机床配有安全防护栏及开门断电装置，提高了操作的安全性。

技术参数：

规格型号 Specification	公称压力 Nominal Pressure	工作台长度 Length of working table	喉口深度 Throat dephts	滑块行程 Ram Stroke	行程次数 Number of Stroke	主电机功率 Motor power
规格型号 Specification	KN	mm	mm	mm	m/min-1	KW
WC67Y/K-40/2200	400	2200	200	100	11	4
WC67Y/K-40/2500	400	2500	200	100	11	4
WC67Y/K-50/2500	500	2500	200	100	11	5.5
WC67Y/K-63/2500	630	2500	250	100	10	5.5
WC67Y/K-63/3200	630	3200	250	100	10	5.5
WC67Y/K-80/2500	800	2500	320	150	8	7.5
WC67Y/K-80/3200	800	3200	320	150	8	7.5
WC67Y/K-100/2500	1000	2500	320	150	8	7.5
WC67Y/K-100/3200	1000	3200	320	150	8	7.5
WC67Y/K-100/4000	1000	4000	400	150	8	7.5
WC67Y/K-125/2500	1250	2500	320	150	8	7.5
WC67Y/K-125/3200	1250	3200	320	150	8	7.5
WC67Y/K-125/4000	1250	4000	400	150	8	7.5
WC67Y/K-160/3200	1600	3200	400	180	8	11
WC67Y/K-160/4000	1600	4000	400	180	8	11
WC67Y/K-160/5000	1600	5000	400	180	7	11
WC67Y/K-160/6000	1600	6000	400	200	7	15
WC67Y/K-200/3200	2000	3200	400	200	7	15
WC67Y/K-200/4000	2000	4000	400	200	7	15
WC67Y/K-200/6000	2000	6000	400	200	7	15
WC67Y/K-250/3200	2500	3200	400	200	7	18.5
WC67Y/K-250/4000	2500	4000	400	200	7	18.5
WC67Y/K-250/6000	2500	6000	400	250	7	18.5
WC67Y/K-300/3200	3000	3200	400	250	7	22
WC67Y/K-300/4000	3000	4000	400	250	7	22
WC67Y/K-300/6000	3000	6000	400	250	7	30
WC67Y/K-300/7000	3000	7000	400	250	7	30
WC67Y/K-400/6000	4000	6000	400	250	7	30
WC67Y/K-500/6000	5000	6000	400	300	7	37
WC67Y/K-600/6000	6000	6000	420	300	7	37
