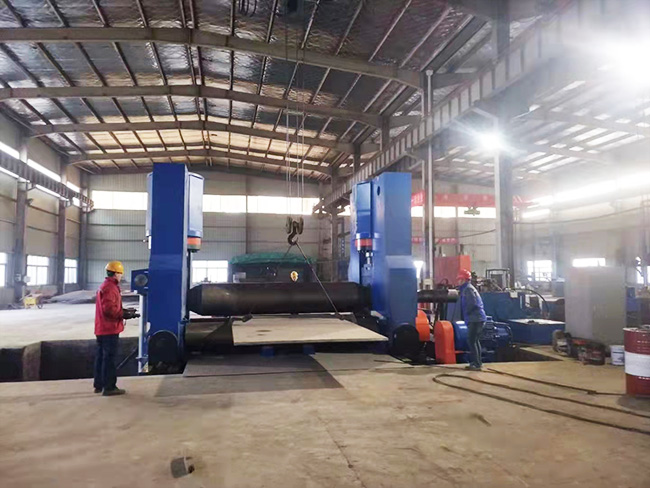

大型上辊万能卷板机

W11S 系列上辊万能式卷板机，引进日本技术生产，上辊可以垂直升降也可以水平方向移动。采用上辊直接加压方式，可以控制板材剩余直边的长度和形状。可以卷制多段弧形、方形、圆形、锥形、等工件。

产品介绍

性能与特点：

1.超群制品精度。

2.独特的卷曲工艺，高精度端部预弯，连续弯曲无后角，弯曲过程数字控制。

3.人机对话控制界面，高效只能操作。

4.物理弯曲工艺软件，人机对话窗口，弯曲过程自动补偿。

5.单人操作，高效安全便捷。

6.丰富的弯曲形状，具备卷制O型、U型、多段R等不同的形状。

7.多机型的选择，根据用途或用户要求，具有经济型数控显机型、TNC数控机型选。

技术参数：

规格型号	上辊加压力 Tons	大板厚		板幅 mm	上辊直径 mm	下辊直径 mm	中心距 mm	电动机 kw
规格型号	上辊加压力 Tons	端曲 mm	中央 mm	板幅 mm	上辊直径 mm	下辊直径 mm	中心距 mm	驱动用	油压用	移动用
W11S-45×3000	540	40	45	3000	590	340	610	55	22	11
W11S-40×4000	540	35	40	4000	630	340	610	55	22	11
W11S-36×5000	540	30	36	5000	670	340	610	55	22	15
W11S-32×6000	540	28	32	6000	700	340	610	55	22	15
W11S-55×3000	610	45	55	3000	620	360	650	75	30	15
W11S-45×4000	610	40	45	4000	660	360	650	75	30	15
W11S-40×5000	610	32	40	5000	700	360	650	75	30	15
W11S-36×6000	610	30	36	6000	730	360	650	75	30	15
W11S-60×3000	690	50	60	3000	650	380	700	75	30	15
W11S-50×4000	690	45	50	4000	700	380	700	75	30	15
W11S-45×5000	690	38	45	5000	740	380	700	75	30	15
W11S-40×6000	690	35	40	6000	760	380	700	75	30	15
W11S-70×3000	850	60	70	3000	710	420	780	75	37	15
W11S-55×4000	850	50	55	4000	750	420	780	90	37	15
W11S-50×5000	850	42	50	5000	790	420	780	90	37	15
W11S-45×6000	850	38	45	6000	820	420	780	90	37	15
W11S-75×3000	930	65	75	3000	740	440	820	90	37	15
W11S-60×4000	930	55	60	4000	780	440	820	90	37	15
W11S-55×5000	930	45	55	5000	820	440	820	90	37	18.5
W11S-50×6000	930	42	50	6000	850	440	820	90	37	18.5
W11S-80×3000	1050	70	80	3000	770	460	880	90	37	18.5
W11S-65×4000	1050	60	65	4000	810	460	880	90	37	18.5
W11S-60×5000	1050	50	60	5000	850	460	880	90	37	18.5
W11S-55×6000	1050	45	55	6000	890	460	880	90	37	18.5
W11S-85×3000	1150	75	85	3000	800	480	920	110	45	18.5
W11S-70×4000	1150	65	70	4000	840	480	920	110	45	18.5
W11S-65×5000	1150	55	65	5000	890	480	920	110	45	22
W11S-60×6000	1150	50	60	6000	930	480	920	110	45	22
W11S-100×3000	1350	90	100	3000	860	480	920	110	45	22
W11S-80×4000	1350	75	80	4000	900	520	1000	110	45	22
W11S-70×5000	1350	65	70	5000	940	520	1000	110	45	22
W11S-65×6000	1350	60	65	6000	980	520	1000	110	45	22
W11S-115×3000	1600	100	115	3000	900	560	1080	132	55	30
W11S-100×4000	1600	85	100	4000	940	560	1080	132	55	30
W11S-125×3000	1800	110	125	3000	960	600	1120	160	75	37
W11S-110×4000	1800	95	110	4000	990	600	1120	160	75	37
