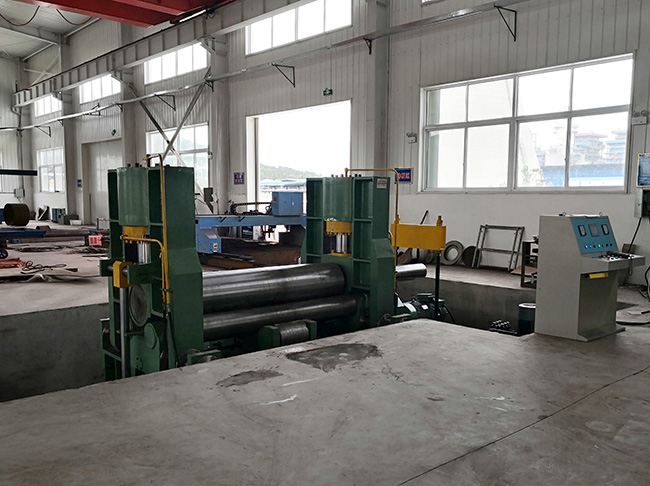

上辊万能卷板机

W11S 系列上辊万能式卷板机，引进日本技术生产，上辊可以垂直升降也可以水平方向移动。采用上辊直接加压方式，可以控制板材剩余直边的长度和形状。可以卷制多段弧形、方形、圆形、锥形、等工件。

产品介绍

性能与特点：

1.超群制品精度。

2.独特的卷曲工艺，高精度端部预弯，连续弯曲无后角，弯曲过程数字控制。

3.人机对话控制界面，高效只能操作。

4.物理弯曲工艺软件，人机对话窗口，弯曲过程自动补偿。

5.单人操作，高效安全便捷。

6.丰富的弯曲形状，具备卷制O型、U型、多段R等不同的形状。

7.多机型的选择，根据用途或用户要求，具有经济型数控显机型、TNC数控机型选。

中小型上辊万能卷板机技术参数：

规格型号	上辊加压力 (Tons)	大板厚		板幅 (mm)	上辊直径 (mm)	下辊直径 (mm)	中心距 (mm)	电动机(kw)
规格型号	上辊加压力 (Tons)	端曲 (mm)	中央 (mm)	板幅 (mm)	上辊直径 (mm)	下辊直径 (mm)	中心距 (mm)	驱动用	油压用	移动用
W11S-15×2000	75	12	15	2000	255	150	245	7.5	4	1.1
W11S-14×2500	75	10	14	2500	270	150	245	7.5	4	1.1
W11S-13×3000	75	9	13	3000	290	150	245	7.5	4	1.1
W11S-17×2500	100	13	17	2500	300	165	270	15	5.5	1.5
W11S-15×3000	100	11	15	3000	325	165	270	15	5.5	1.5
W11S-20×2500	130	16	20	2500	330	180	300	15	5.5	2.2
W11S-18×3000	130	14	18	3000	350	180	300	15	5.5	2.2
W11S-22×2500	160	18	22	2500	360	200	330	18.5	7.5	2.2
W11S-20×3000	160	16	20	3000	375	200	330	18.5	7.5	2.2
W11S-18×3500	160	14	18	3500	390	200	330	18.5	7.5	2.2
W11S-24×2500	190	21	24	2500	380	220	360	22	7.5	4
W11S-22×3000	190	19	22	3000	400	220	360	22	7.5	4
W11S-19×3500	190	16	19	3500	410	220	360	22	7.5	4
W11S-29×2500	230	25	29	2500	410	235	380	30	11	4
W11S-27×3000	230	21	25	3000	425	235	380	30	11	4
W11S-25×3500	230	21	25	3500	440	235	380	30	11	4
W11S-33×2500	270	28	33	2500	430	250	400	30	11	4
W11S-30×3000	270	25	30	3000	450	250	400	30	11	4
W11S-28×3500	270	23	28	3500	470	250	400	30	11	4
W11S-25×4000	270	20	25	4000	490	250	400	30	11	4
W11S-36×2500	320	30	36	2500	460	260	420	37	15	5.5
W11S-32×3000	320	28	32	3000	480	260	420	37	15	5.5
W11S-28×3500	320	25	28	3500	500	260	420	37	15	5.5
W11S-26×4000	320	22	26	4000	520	260	420	37	15	5.5
W11S-39×2500	380	35	39	2500	500	275	460	45	22	5.5
W11S-35×3000	380	32	35	3000	510	275	460	45	22	5.5
W11S-32×3500	380	28	32	3500	530	275	460	45	22	5.5
W11S-30×4000	380	25	30	4000	550	275	460	45	22	5.5
W11S-43×2500	430	40	43	2500	520	290	500	55	22	7.5
W11S-38×3000	430	35	38	3000	540	290	500	55	22	7.5
W11S-36×3500	430	30	36	3500	560	290	500	55	22	7.5
W11S-32×4000	430	28	32	4000	580	290	500	55	22	7.5
W11STNC-15×2000 -- W11STNC-32×4000	同上
W11ST&BNC-15×2000 -- W11ST&BNC-32×4000	同上
